Résistivimètre haut débit
Le résistivimètre haut débit de Mecanum mesure la résistivité, la résistance, la résistance normalisée et la perméabilité au passage de l’air des matériaux poreux et très résistifs, notamment les traitements aéronautiques, les films résistifs et les plaques perforées. Là où un résistivimètre standard travaille à faibles vitesses d’écoulement, le résistivimètre haut débit étend la plage aux débits élevés qu’exigent ces matériaux résistifs. Il est conçu pour la rapidité autant que pour la précision : prêt en moins d’une minute, avec mesure et résultats en moins de dix, grâce à une interface claire et guidée qui réduit la charge de travail de l’opérateur.
Plage de mesure
Vitesse d’écoulement
10 à 280 cm/s (*)
Perte de charge
Jusqu’à 17 000 Pa (*)
Résistance au passage de l’air
5 à 170 000 Pa.s/m (*)
Résistance normalisée au passage de l’air
0,012 à 411,2 Pa.m.s²/kg (**)
Résistivité au passage de l’air
197 à 6.69 x 10⁶ Pas.s/m² (***)
Perméabilité
2.7 x 10⁻¹² à 9.2 x 10⁻⁸ m² (***)
Écoulement maximal
1500 SLM
Pression différentielle
Jusqu’à 17 000 Pa
Température d’opération
0°C à 50°C
(*) Pour un échantillon de 100 mm de diamètre
(**) Pour un échantillon de 100 mm de diamètre à 20°C et 1013 hPa
(***) Pour un échantillon de 100 mm de diamètre et 25.4 mm d’épaisseur
Dimensions
Banc de mesure
1438 (L) x 600 (l) x 408 (h) mm
Diamètre de l’échantillon
100 mm
Propriétés mesurées
Perte de charge (Pa)
Résistance au passage de l’air (Pa.s/m ou rayls)
Résistivité au passage de l’air (Pa.s/m² ou rayls/m)
Perméabilité (m² ou Darcy)
Résistance normalisée au passage de l’air

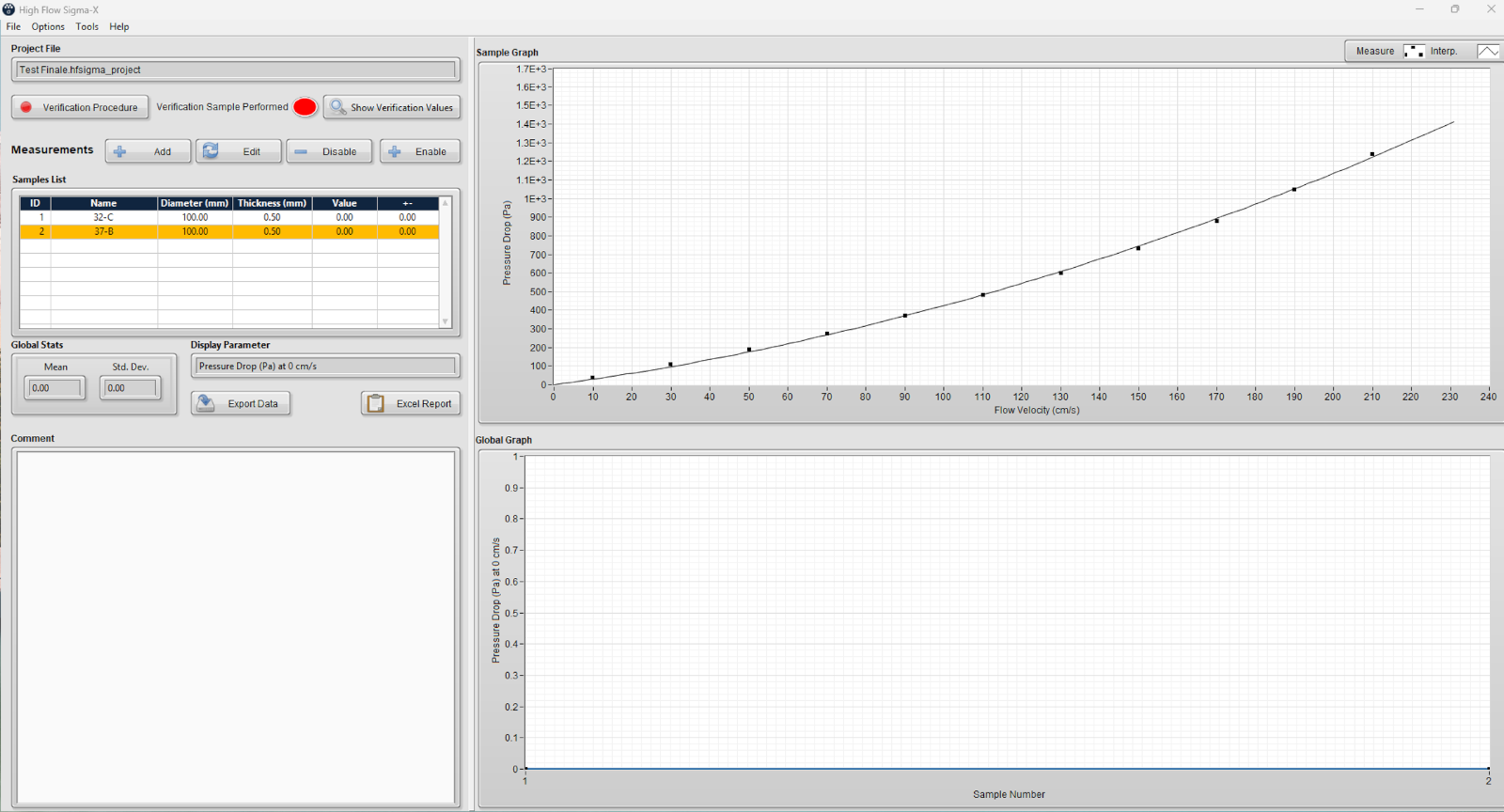

SIGMA HD-X
Grâce à une interface intuitive à fenêtre unique, SIGMA HD-X assure précision et reproductibilité tout au long de vos campagnes de résistivité haut débit. La mesure est entièrement automatisée, avec un ajustement automatique de plage qui s’adapte à la résistance du matériau pour maximiser la précision, et reste assez claire pour qu’un nouvel utilisateur l’exécute de façon fiable. Des outils avancés vont plus loin, moyennage, évaluation de la profondeur de pénétration, comparaison de projets, et sélection d’une vitesse d’écoulement personnalisée, et un rapport Excel en un clic documente le tout professionnellement.
À venir.
Industrie aérospatiale
Mesurez la résistance au passage de l’air des traitements de moteurs, des plaques perforées et des films résistifs à débits élevés.
Laboratoires
Mesurez la résistivité et la perméabilité au passage de l’air sur des échantillons résistifs, avec une mise en route en moins d’une minute et des résultats en moins de dix.
Universités
Étudiez les propriétés de transport des matériaux très résistifs, hors de la plage des résistivimètres standards.
