Identification des paramètres de modélisation acoustique des matériaux poreux et solides

Lors du processus de conception de traitements acoustiques comprenant des matériaux poreux, la définition des paramètres de modélisation acoustique de ces matériaux est une étape critique.

FOAM-X vous permet d’extraire les paramètres suivants :

Principaux avantages

Exploitez toutes les possibilités offertes par FOAM-X !

Fonctionne avec les normes reliées aux tubes d’impédance

ASTM E1050 | ISO 10534-2 | ASTM 2611

S’applique à plusieurs types de matériaux poreux à cellules ouvertes et solides

Mousse | Fibreux | Tôle perforée | Écran résistif | Tissu | Membrane isotrope

Caractérise trois différents types de structure

Rigide | Souple | Élastique

Prend en compte les conditions aux limites de montage

​​Matériau serré | Matériau glissant | Matériau avec fuites d’air

Plus de photos et vidéos de FOAM-X

Découvrez à quoi ressemble FOAM-X ! (cliquer pour agrandir)

Parfait pour

Profitez d’une intégration parfaite de FOAM-X avec les instruments de mesure de Mecanum !

PHI | Porosimètre et densimètre

Mecanum PHI Porosity and Density Meter - Open porosity and true bulk density of open-cell porous materials - Pot and Equipment

QMA | Analyseur mécanique

Mecanum QMA Quasi-static Mechanical Analyser - Measure the BIOT elastic properties of porous materials - Young's modulus, damping coefficient and Poisson's ratio - ISO 18437-5 - Equipment

SIGMA | Résistivimètre

Mecanum SIGMA Resistivity Meter - Measurement of static airflow resistivity, resistance and permeability for open-cell porous materials used for noise control - ASTM C522-03 and ISO 9053 - Standard Equipment

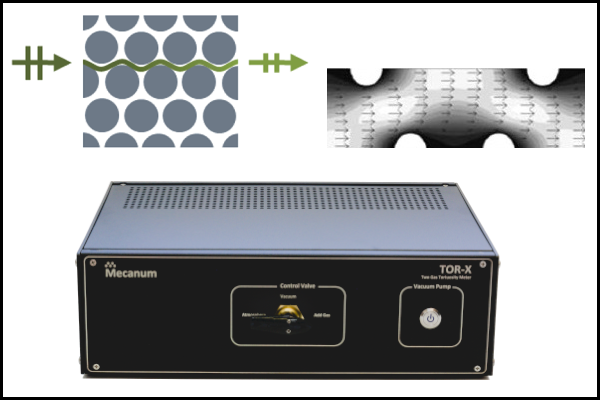

TOR | Tortuosimètre

2 Gas Tortuosity Meter - Tortuosity and Characteristic Lenghts for Pourous Materials - Noise Control - Equipment

TUBE | Tubes d’impédance et transmission

Mecanum Impedance and Transmission Tube - 29 mm - ASTM E1050, ASTM E2611 and ISO 10534-2 - 2, 3 Mics Configuration

Et encore plus de fonctionnalités !

Toujours plus de fonctionnalités !

Identification des paramètres de modélisation acoustique​

  • Calcule la moyenne et l’écart type de l’ensemble des données.
  • Corrige les conditions du tube et des mesures (température, pression atmosphérique et humidité relative).
  • Améliore la convergence (masse volumique, résistivité, porosité, tortuosité et autres paramètres) grâce aux paramètres fournis par l’utilisateur.
  • Identifie sur une gamme de fréquences (min, max).

Affichage, simulation et analyse de la sensibilité​

  • Valide les paramètres obtenus par comparaison des simulations utilisant les modèles poroélastiques et solides analytiques ou numériques (éléments finis) avec les mesures en tube d’impédance/transmission.
  • Trace à la fois les données prédites et mesurées (si disponibles) des points suivants :
Coefficient d’absorption, de réflexion ou impédance de surface,
Indice d’affaiblissement,
Propriétés dynamiques (impédance caractéristique, nombre d’onde, densité dynamique effective, module de compressibilité effectif),
  • Exporte les données en fichier csv ou dans le presse-papier,
  • Simule les effets des conditions aux limites et des fuites acoustiques latérales dans les tubes par la méthode des éléments finis axisymétrique (axiFEM).
  • Prédit toutes les propriétés acoustiques dans le cas d’une excitation par une onde plane d’incidence normale telles que : coefficient d’absorption, indice d’affaiblissement, impédance de surface et caractéristique, nombre d’onde complexe, densité dynamique effective et module de compressibilité effectif.
  • Prend en compte :
Le type de terminaison (cavité d’air, fond rigide ou anéchoïque),
Les conditions aux limites (encastrées, glissements, avec fuites d’air),
Le type de squelette (rigide, souple et élastique),
L’épaisseur et le diamètre du matériau,
Les conditions atmosphériques,
Les incertitudes sur les paramètres.

Base de données

  • Conserve les matériaux identifiés par FOAM-X ou par votre propre méthode.
  • Effectue la recherche de matériaux selon différents critères (ex. : prix, porosité, résistivité au passage de l’air, épaisseur, etc.).
  • Compare deux matériaux.

Intéressés ? Demandez votre soumission gratuite !
